【施工质量】抓住这5点,破解高大模板施工质量8大典型问题

作者:  来源:  添加时间:2019年09月09日  

导    言

     在现代社会的城市化建设和管理过程中,高大模板施工技术的合理应用,可在很大程度上提高建筑工程建设质量。因此,如何采取有效措施,在建筑工程项目开展中,合理规划高大模板施工技术的应用方案,已成为相关领域人员的工作重点。

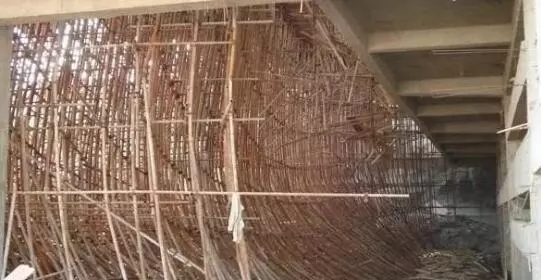

八大常见质量问题



1劣质原材料







2缺少杆件(扫地杆、水平杆、剪刀撑)



3扣件连接位置未错开及拧紧力矩不足



4未按方案要求搭设,步距过大



5立杆悬空、立杆采用搭接、自由端过大



6缺少配件



7局部堆载过大



8混凝土浇筑



安装与拆除技术要点

01 材料及主要机具

     配套大模板:平模、角模,包括地脚螺栓及垫板,穿墙螺栓及套管,护身栏,爬梯及作业平台板等。

     剂:甲基硅树脂、水性脱模剂。

     一般应有锤子、斧子、打眼电钻、活动扳子、手锯、水平尺、线坠、撬棍、吊装索具等。



02 作业条件

     按工程结构设计图进行模板设计,确保强度、刚度及稳定性。

     弹好楼层的墙身线、门窗洞口位置线及标高线。

     墙身钢筋绑扎完毕,水电箱盒、预埋件、门窗洞口预埋完毕,检查保护层厚度应满足要求,办完隐蔽工程验收手续。

     为防止大模板下口跑浆,安装大模板前抹好砂浆找平层,但找平层不能伸入墙身内。

     外砖内模结构在安装大模板前,把组合柱处的墙上舌头灰清理干净,全现浇结构挂好供外墙模板操作的架子。

     安装大模板前应把大模板板面清理干净,刷好隔离剂(不允许在模板就位后刷隔离剂,防止污染钢筋及混凝土接触面,涂刷均匀,不得漏刷)。



03 操作工艺



     外板内模结构安装大模板

     按照先横墙后纵墙的安装顺序,将一个流水段的正号模板用塔吊按顺序吊至安装位置初步就位,用撬棍按墙位线调整模板位置,对称调整模板的一对地脚螺栓或斜杆螺栓。用托线板测垂直校正标高,使模板的垂直度、水平度、标高符合设计要求,立即拧紧螺栓。

     安装外墙板,用花篮螺栓或卡具将上下端拉结固定。

     合模前检查钢筋、水电预埋管件、门窗洞口模板、穿墙套管是否遗漏,位置是否准确,安装是否牢固,是否削弱断面过多等,合反号模板前将墙内杂物清理干净。

     安装反号模板,经校正垂直后,用穿墙螺栓将两块模板锁紧。

     正反模板安装完后,检查角模与墙模,模板与楼板,楼梯间墙面间隙必须严密,防止有漏浆、错台现象。检查每道墙上口是否平直,用扣件或螺栓将两块模板上口固定。办完模板工程预检验收,方准浇筑混凝土。

外砖内模结构安装大模板

     安装正反号大模板,其方法与外板内模结构相同。

     在混凝土内外墙交接处安装角模,为防止浇内墙混凝土时组合柱处的外砖墙鼓胀,应在砖墙外加竖向5cm厚木板及横向加固带,通过与内墙钢模拉结,增加砖墙刚度。

全现浇结构安装大模板

     在下层外墙混凝土强度不低于7.5MPa时,利用下一层外墙螺栓孔挂金属三角平台架。

     安装内横墙、内纵墙模板(安装方法与外板内模结构的大模板安装相同)。

     在内墙模板的外端头安装活动堵头模板,它可以用木板或用铁板根据墙厚制作,模板要严密,防止浇筑内墙混凝土时,混凝土从外端头部位流出。

     先安装外墙内侧模板,按楼板上的位置线将大模板就位找正,然后安装门窗洞口模板。

     合模板前将钢筋、水电等预埋管件进行隐检。

     安装外墙外侧模板,模板放在金属三角平台架上,将模板就位,穿螺栓紧固校正,注意施工缝模板的连接处必须严密、牢固可靠,防止出现错台和漏浆现象。

拆除大模板

     在常温条件下,墙体混凝土强度必须达1MPa,冬期施工外板内模结构、外砖内模结构,墙体混凝土强度达4MPa才准拆模,全现浇结构外墙混凝土强度在7.5MPa,内墙混凝土强度在5MPa才准拆模,拆模时应以同条件养护试块抗压强度为准。

     拆除模板顺序与安装模板顺序相反,先拆纵墙模板后拆横墙模板,首先拆下穿墙螺栓,再松开地脚螺栓,使模板向后倾斜与墙体脱开。如果模板与混凝土墙面吸附或粘结不能离开时,可用撬棍撬动模板下口,不得在墙上口撬模板,或用大锤砸模板。应保证拆模时不晃动混凝土墙体,尤其拆门窗洞模板时不能用大锤砸模板。

     拆除全现浇结构模板时,应先拆外墙外侧模板,再拆除内侧模板。

     清除模板平台上的杂物,检查模板是否有钩挂兜绊的地方,调整塔臂至被拆除的模板上方,将模板吊出。

     大模板吊至存放地点时,必须一次放稳,保持自稳角为75°~80°,及时进行板面清理,涂刷隔离剂,防止粘连灰浆。

     大模板应定期进行检查与维修,保证使用质量。



04 成品保护

     保持大模板本身的整洁及配套设备零件的齐全,吊运应防止碰撞墙体,堆放合理,保持板面不变形。冬期施工时大模板背面的保温措施应保持完好。

     大模板吊运就位时要平稳、准确,不得碰砸楼板及其他已施工完的部位,不得兜挂钢筋。用撬根调整大模板时,要注意保护模板下面的砂浆找平层。

     拆除模板时按程序进行,禁止用大锤敲击,防止混凝土墙面及门窗洞口等处出现裂纹。

     模板与墙面粘结时,禁止用塔吊吊拉模板,防止将墙面拉裂。

     冬期施工防止混凝土受冻,当混凝土达到规范规定拆模强度后方准拆模,否则会影响混凝土质量。



05 应注意的质量问题

     墙身超厚:墙身放线时误差过大,模板就位调整不认真,穿墙螺栓没有全部穿齐、拧紧。

     墙体上口过大:支模时上口卡具没有按设计要求尺寸卡紧。

     混凝土墙体表面粘连:由于模板清理不好,涂刷隔离剂不匀,拆模过早所造成。

     角模与大模板缝隙过大跑浆:模板拼装时缝隙过大,连接固定措施不牢靠,应加强检查,及时处理。

     角模入墙过深:支模时角模与大楼板连接凹入过多或不牢固。应改进角模支模方法。

     门窗洞口混凝土变形;门窗洞口模板的组装及与大模板的固定不牢固。必须认真进行洞口模板设计,能够保证尺寸,便于装拆。

     严格控制模板上口标高。
